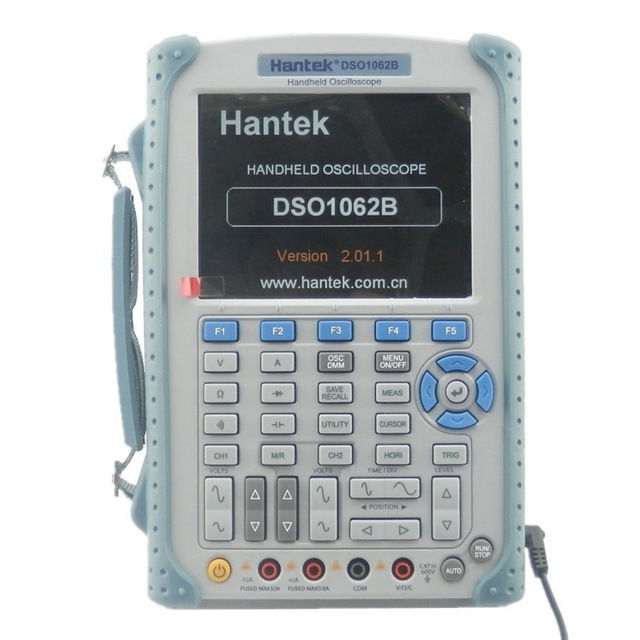

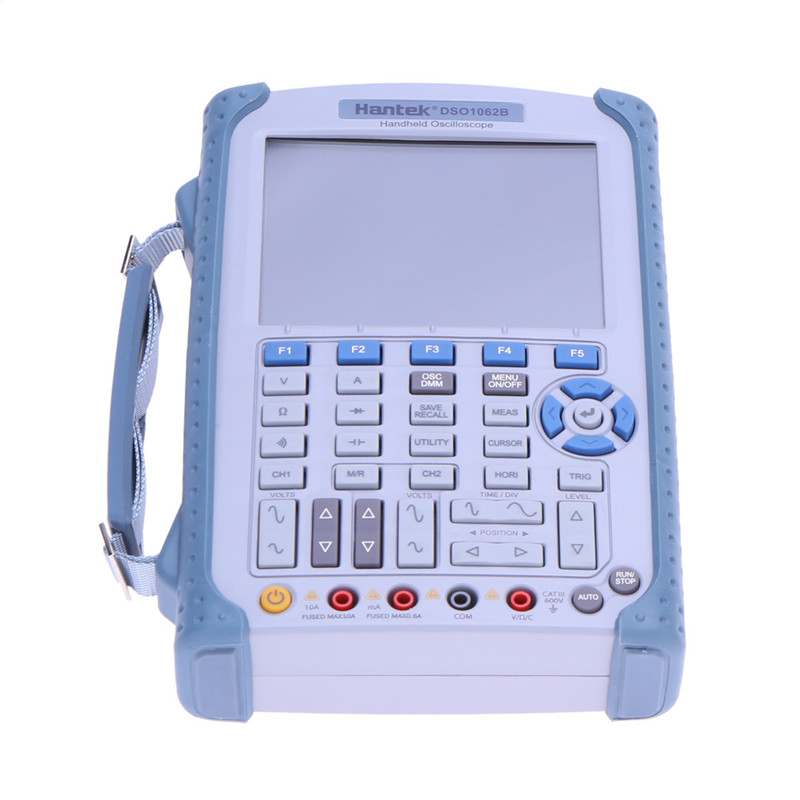

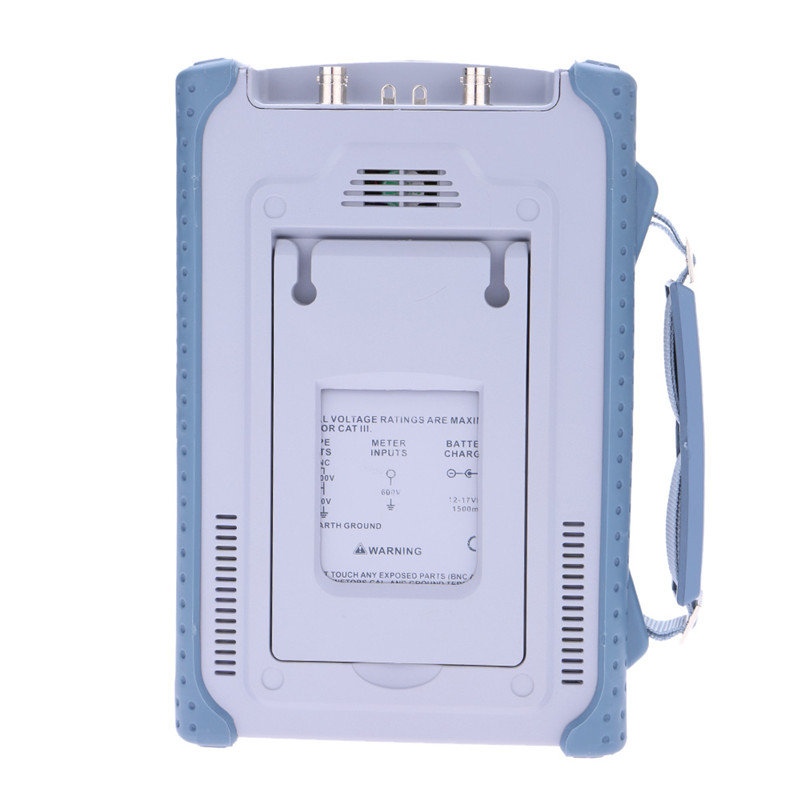

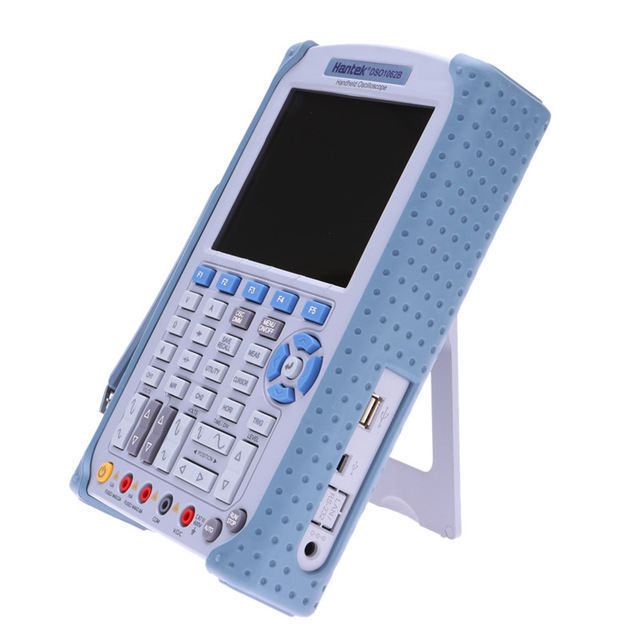

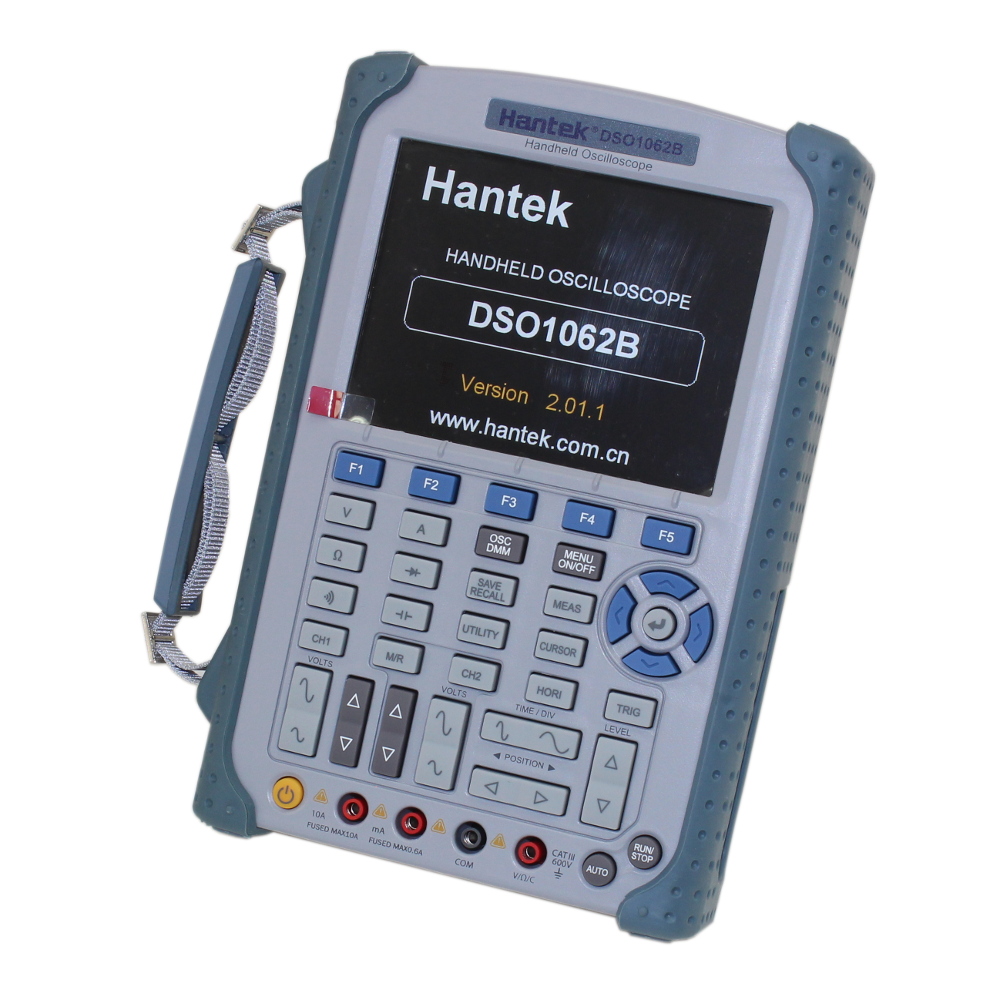

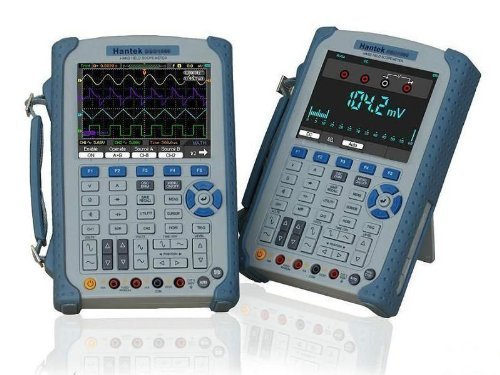

HANTEK DSO1062B 60MHZ Digital Oscilloscope+Multimeter
| รหัสสินค้า | 00189 |
| หมวดหมู่ | Digital Ossilloscope + Multimeter |
| ราคา | 13,496.00 บาท |
| น้ำหนัก | 2,100 กรัม |
| ยี่ห้อ | Hantek |
| รุ่น | DSO1062B 60MHZ |
| ขนาด | 245 x 163 x 52 mm. |
| สถานะสินค้า | Pre-Order |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 26 พ.ย. 2559 |
| อัพเดทล่าสุด | 5 พ.ค. 2568 |
| คงเหลือ | ไม่จำกัด |
| จำนวน | set |
หยิบลงตะกร้า
รายละเอียดสินค้า
| แบบ | DSO1202B | DSO1102B | DSO1062B |
| การเข้าซื้อกิจการ | |||
| โหมดตัวอย่าง | ตัวอย่างเรียลไทม์: 1GS / s; ตัวอย่างเทียบเท่า: 25GS / s |
||
| โหมดการซื้อ | |||
| ปกติ | ข้อมูลปกติเท่านั้น | ||
| Peak Detect | จับภาพความละเอียดสูงและจับแรลดอน | ||
| เฉลี่ย | เฉลี่ย Wavefom เลือกได้ 4,8,16,32,64,128 | ||
| ปัจจัยการผลิต | |||
| อินพุต | AC, DC, GND | ||
| Inpits Impendance | 1MΩ± 2% ‖20pF± 3pF | ||
| การลดทอนของ Probe | 1X, 10X | ||
| ปัจจัยการลดทอนของตัวรับสัญญาณที่สนับสนุน | 1X, 10X, 100X, 1000X | ||
| แรงดันไฟฟ้าขาเข้าสูงสุด | CAT I และ CAT II: 300VRMS (10 ×), ประเภทการติดตั้ง; CAT III: 150VRMS (1 ×); ประเภทการติดตั้ง II: ลดค่าความเบาบางที่ 20dB / decade เหนือ 100kHz ถึง 13V peak AC ที่ 3MHz * ขึ้นไป สำหรับรูปแบบที่ไม่ใช่ไซโอนออยด์ค่ายอดจะต้องน้อยกว่า 450V การท่องเที่ยวสูงกว่า 300V ควรมีระยะเวลาไม่เกิน 100ms ระดับสัญญาณ RMS รวมทั้งส่วนประกอบ DC ทั้งหมดที่ถูกถอดออกจากข้อต่อ AC ต้อง จำกัด ไว้ที่ 300V หากค่าเหล่านี้เกินกว่าความเสียหายที่อาจเกิดขึ้นกับออสซิลโลสโคปอาจเกิดขึ้น |
||
| ตามแนวนอน | |||
| ช่วงอัตราตัวอย่าง | 500ms / s - 1GS / s | ||
| Interpolation รูปคลื่น | (sin x) / x | ||
| ความยาวบันทึก | 1M | ||
| ช่วง SEC / DIV | 2NS / div ~ 2000s / div, | 4ns / div ~ 2000s / div, | |
| อัตราตัวอย่างและ เวลาที่แน่นอน |
500ps (มากกว่าช่วงเวลาใด ๆ ≥1ms) | ||
| ช่วงตำแหน่ง | 2ns / div ถึง 8ns / div; (-8div × s / div) ถึง 20ms; |
4ns / div ถึง 8ns / div; (-8div xs / div) ถึง 40ms; 20ns / div ถึง80μs / div (- 8div × s / div) ถึง 40ms; 200μs / div ถึง 40 วินาที / div (-8div × s / div) ถึง 400 วินาที; |
|
| Delta Time การวัดค่าความถูกต้อง (Full Bandwidth) |
โหมดเดี่ยว, โหมดปกติ: ± (ช่วงตัวอย่าง 1 ช่วง + การอ่าน 100ppm × + 0.6ns); > 16 ค่าเฉลี่ย: ± (ช่วงตัวอย่าง 1 ช่วง + อ่าน 100ppm × + 0.4ns); ช่วงตัวอย่าง = s / div ÷ 200 |
||
| แนวตั้ง | |||
| ความละเอียดแนวตั้ง | ความละเอียด 8 บิตช่องเก็บตัวอย่างทั้งหมดพร้อมกัน | ||
| ช่วงออฟเซต | 2mV / div ถึง 20mV / div, ± 400mV; 50mV / div ถึง 200mV / div, ± 2V; 500mV / div ถึง 2V / div, ± 40V; 5V / div, ± 50V |
||
| แบนด์วิดธ์ | 200MHz | 100MHz | 60MHz |
| เวลาเพิ่มขึ้นที่ BNC (ปกติ) | 1.8ns | 3.5ns | 5.8ns |
| คณิตศาสตร์ | +, -, *, /, FFT | ||
| FFT | Windows: Hanning, Flatop, เหลี่ยม, Bartlett, แบล็กแมน; จุดตัวอย่าง 1,024 จุด | ||
| ขีด จำกัด แบนด์วิดท์ | 20MHz | ||
| การตอบสนองความถี่ต่ำ (-3db) | ≤10Hzที่ BNC | ||
| ความถูกต้อง DC Gain | ± 3% สำหรับโหมดการซื้อแบบปกติหรือแบบเฉลี่ย 5V / div ถึง 10mV / div; ± 4% สำหรับโหมดการควบรวมปกติหรือค่าเฉลี่ย 5mV / div ถึง 2mV / div |
||
| ความแม่นยำในการวัด DC, โหมดการได้มาเฉลี่ย |
เมื่อการเคลื่อนที่ในแนวตั้งเป็นศูนย์และเลือก N ≥16: ± (3% ×การอ่าน + 0.1div + 1mV) เลือกเฉพาะ 10mV / div หรือสูงกว่าเท่านั้น เมื่อการเคลื่อนที่ในแนวตั้งไม่เป็นศูนย์และN≥16: ± [3% × (อ่าน + ตำแหน่งแนวตั้ง) + 1% ของตำแหน่งแนวตั้ง + 0.2div]; เพิ่ม 2mV สำหรับการตั้งค่าจาก 2mV / div ถึง 200mV / div; เพิ่ม 50mV สำหรับการตั้งค่าจาก 200mV / div ถึง 5V / div |
||
| การทำซ้ำการวัดโวลุ่ม, โหมดการได้มาเฉลี่ย |
เดลต้าโวลต์ระหว่างสองค่าเฉลี่ยของรูปแบบคลื่น≥ 16 ที่ได้มาภายใต้การตั้งค่าเดียวกันและสภาวะแวดล้อม | ||
| ไก | |||
| ประเภททริกเกอร์ | Edge, Video, Pulse, Slope, เมื่อเวลาผ่านไป, ทางเลือก | ||
| ทริกเกอร์แหล่งที่มา | CH1, CH2, AC Line | ||
| โหมดทริกเกอร์ | อัตโนมัติปกติ | ||
| ประเภท Coupling | DC, AC, Noise Reject, HF Reject, LF ปฏิเสธ | ||
| ความไวทริกเกอร์ (Edge Trigger Type) |
DC (CH1, CH2): 1div จาก DC เป็น 10MHz; 1.5div จาก 10MHz ถึง 100MHz; 2div จาก 100MHz ถึงเต็ม; AC: ลดสัญญาณต่ำกว่า 10Hz; HF Reject: ลดสัญญาณเหนือ 80kHz; LF ปฏิเสธ: เหมือนกับข้อ จำกัด DC-coupled สำหรับความถี่เหนือ 150kHz; ลดทอนสัญญาณต่ำกว่า 150kHz |
||
| ช่วงระดับทริกเกอร์ | CH1 / CH2: ± 8 หน่วยจากศูนย์กลางของหน้าจอ | ||
| Trigger Level Accuracy (Typical) ความถูกต้องคือสำหรับสัญญาณที่มีการเพิ่มขึ้นและลดลงครั้ง≥20ns | CH1 / CH2: 0.2div ×โวลต์ / div ภายใน± 4 หน่วยจากศูนย์กลางของหน้าจอ | ||
| ตั้งระดับเป็น 50% (ปกติ) | ใช้งานได้กับสัญญาณอินพุต≥ 50Hz | ||
| ทริกเกอร์วิดีโอ | |||
| ประเภทการเรียกใช้วิดีโอ | CH1, CH2: ความกว้างสูงสุดถึงจุดสูงสุดของ 2 หน่วยงาน; | ||
| รูปแบบสัญญาณและอัตราฟิลด์, ประเภทการเรียกใช้วิดีโอ | สนับสนุนระบบการออกอากาศ NTSC, PAL และ SECAM สำหรับทุกสาขาหรือทุกสาย | ||
| ช่วง Holdoff | 100ns ~ 10s | ||
| Pulse Width Trigger | |||
| โหมดเรียก Trigger Pulse Width | เรียกใช้เมื่อ (<,>, = หรือ≠); ชีพจรบวกหรือชีพจรเชิงลบ | ||
| จุดเรียกความกว้างของพัลส์ | เท่ากัน: ออสซิลโลสโคปจะเรียกเมื่อขอบด้านหลังของชีพจรข้ามระดับทริกเกอร์ ไม่เท่ากัน: ถ้าชีพจรแคบกว่าความกว้างที่ระบุจุดทริกเกอร์คือขอบท้าย มิฉะนั้นออสซิลโลสโคปจะเรียกเมื่อพัลส์ทำงานต่อไปอีกนานกว่าเวลาที่ระบุเป็น Pulse Width น้อยกว่า: จุดที่เป็นจุดต่อท้าย มากกว่า (เรียกอีกอย่างว่าการทำงานล่วงเวลา): Oscilloscope จะเรียกเมื่อชีพจรยังคงใช้งานต่อไปได้นานกว่าเวลาที่ระบุไว้ใน Pulse Width |
||
| ช่วงความกว้างพัลส์ | 20ns ~ 10s | ||
| Slope Trigger | |||
| โหมด Trigger Slope | เรียกใช้เมื่อ (<,>, = หรือ≠); ความลาดชันเชิงบวกหรือความชันเชิงลบ | ||
| จุดทริกเกอร์ลาดชัน | เท่ากัน: ออสซิลโลสโคปจะเรียกเมื่อความลาดเอียงของคลื่นเท่ากับความลาดชันที่กำหนดไว้ ไม่เท่ากัน: ออสซิลโลสโคปจะเรียกเมื่อความลาดเอียงของคลื่นไม่เท่ากับความลาดชันที่กำหนด น้อยกว่า: ออสซิลโลสโคปจะเรียกเมื่อความลาดเอียงของคลื่นน้อยกว่าความชันที่กำหนด มากกว่าสโคปโตสโคปจะเรียกเมื่อความลาดเอียงของคลื่นสูงกว่าความลาดชันที่กำหนดไว้ |
||
| ช่วงเวลา | 20ns ~ 10s | ||
| ทริกเกอร์ล่วงเวลา | |||
| เมื่อเวลาผ่านไป | ขอบที่เพิ่มขึ้นหรือขอบหลุด | ||
| ช่วงเวลา | 20ns ~ 10s | ||
| ทริกเกอร์ทดแทน | |||
| เรียกใช้ CH1 | ทริกเกอร์ภายใน: ขอบ, ความกว้างของพัลส์, วิดีโอ, ความลาดชัน | ||
| เรียกใช้ CH2 | ทริกเกอร์ภายใน: ขอบ, ความกว้างของพัลส์, วิดีโอ, ความลาดชัน | ||
| ตัวนับความถี่ทริกเกอร์ | |||
| ความละเอียดในการอ่าน | 6 หลัก | ||
| ความถูกต้อง (ทั่วไป) | ± 30ppm (รวมข้อผิดพลาดในการอ้างอิงความถี่และข้อผิดพลาดในการนับ± 1 ตัว) | ||
| ช่วงความถี่ | AC ควบคู่จากแบนด์วิธที่ให้คะแนนต่ำสุด 4Hz | ||
| แหล่งสัญญาณ | ความกว้างของพัลส์หรือโหมดทริกเกอร์ขอบ: แหล่งที่มาของทริกเกอร์ทั้งหมดที่มีอยู่ ตัวนับความถี่จะวัดแหล่งที่มาของทริกเกอร์ตลอดเวลารวมทั้งเมื่อการซื้อออสซิลโลสโคปหยุดลงเนื่องจากมีการเปลี่ยนแปลงสถานะการทำงานหรือการได้รับการถ่ายทำครั้งเดียวเสร็จสมบูรณ์ ความกว้างของพัลส์โหมดทริกเกอร์: ออสซิลโลสโคปจะนับพัลส์ของขนาดที่สำคัญภายในหน้าต่างวัด 1 วินาทีซึ่งมีคุณสมบัติเป็นเหตุการณ์ที่เรียกได้เช่นพัลส์แคบในรถไฟชีพจร PWM หากตั้งค่าไว้ที่ <โหมดและความกว้างถูกตั้งค่าเป็นเวลาที่ค่อนข้างเล็ก โหมด Edge Trigger: ออสซิลโลสโคปจะนับขอบของความกว้างและขั้วที่ถูกต้องทั้งหมด โหมดไกด์วิดีโอ: เครื่องนับความถี่ไม่ทำงาน |
||
| วัด | |||
| การวัดเคอร์เซอร์ | ความต่างระหว่างแรงดันไฟฟ้าระหว่างเคอร์เซอร์: △ V ความแตกต่างระหว่างเวลาของเคอร์เซอร์: △ T ซึ่งกันและกันของ△ T ในเฮิรตซ์ (1 / ΔT) |
||
| การวัดอัตโนมัติ | ความถี่, ระยะเวลา, ค่าเฉลี่ย, Pk-Pk, Cycli RMS, ค่าต่ำสุด, ค่าสูงสุด, เวลาที่เพิ่มขึ้น, เวลาตก, + ความกว้างของพัลส์, -Punth Width, Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, | ||
| คุณสมบัติทั่วไป | |||
| แสดง | |||
| ความละเอียดจอแสดงผล | 640 พิกเซลแนวนอน 480 พิกเซลแนวตั้ง | ||
| ความคมชัดในการแสดงผล | ปรับได้ (16 เฟือง) พร้อมแถบแสดงความคืบหน้า | ||
| เอาท์พุทชดเชยโพรบ | |||
| แรงดันขาออก (ทั่วไป) | ประมาณ 5Vpp เป็นโหลด≥1MΩ | ||
| ความถี่ (ทั่วไป) | 1kHz | ||
| แหล่งจ่ายไฟ | |||
| การจ่ายแรงดัน | อินพุต AC: 100-240VACRMS, 0.6A MAX, 50Hz ~ 60Hz; เอาต์พุต DC: 9V, 2A | ||
| การใช้พลังงาน | <30W | ||
| สิ่งแวดล้อม | |||
| อุณหภูมิ | การทำงาน: 32 ℉ถึง 122 ℉ (0 ℃ถึง 50 ℃); ไม่ทำงาน: -40 ℉ถึง 159.8 ℉ (-40 ℃ถึง + 71 ℃) |
||
| วิธีการทำความเย็น | พา | ||
| ความชื้น | + 104 ℉หรือต่ำกว่า (+ 40 ℃หรือต่ำกว่า): ความชื้นสัมพัทธ์≤90%; 106 ℉ถึง 122 ℉ (+ 41 ℃ถึง 50 ℃): ความชื้นสัมพัทธ์≤60% |
||
| ระดับความสูง | การทำงาน: ต่ำกว่า 3,000 เมตร (10,000 ฟุต); Nonoperaring: ต่ำกว่า 15,000 เมตร (50,000 ฟุต) |
||
| เชิงกล | |||
| ขนาด | ความยาว 245 มม. ความกว้าง 163 มม. สูง 52 มม | ||
| น้ำหนัก | 2.8 กิโลกรัม (พร้อมบรรจุ) 1.2 กิโลกรัม (ไม่รวมบรรจุภัณฑ์) | ||
| โหมด DMM | |||
| แม็กซ์ มติ | จำนวน 6000 ครั้ง | ||
| โหมดทดสอบ DMM | แรงดัน, กระแส, ความต้านทาน, ประจุ, ไดโอดและความต่อเนื่อง | ||
| แม็กซ์ แรงดันไฟฟ้าขาเข้า | AC: 600V, DC: 800V | ||
| แม็กซ์ อินพุทปัจจุบัน | AC: 10A, DC: 10A | ||
| Input Impedance | 10MΩ | ||
| DMM TrendPlot | จุด 1.2 เมตร | ||
| พิสัย | มติ | ความถูกต้อง | มติ |
| แรงดันไฟฟ้า DC | 60.00mV | ± 1% ± 3 หลัก | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| 800V | 1V | ||
| แรงดันไฟฟ้า AC | 60.00mV | ± 1% ± 3 หลัก | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| กระแสไฟตรง | 60.00mA | ± 1 ± 5 หลัก | 10uA |
| 600.0mA | ± 1.5% ± 5 หลัก | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| กระแสไฟ AC | 60.00mA | ± 1 ± 5 หลัก | 10uA |
| 600.0mA | ± 1.5% ± 5 หลัก | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| ความต้านทาน | 600 Ω | ± 1% ± 3 หลัก | 0.1Ω |
| 6.000K Ω | 1Ω | ||
| 60.00K Ω | 10Ω | ||
| 600.0K Ω | 1KΩ | ||
| 6.000M Ω | 10KΩ | ||
| 60.00M Ω | ± 1 ± 5 หลัก | 100KΩ | |
| ปริมาตร | 40.00nF | ± 2 ± 5 หลัก | 10pF |
| 400.0nF | 100pF | ||
| 4.000uF | 1NF | ||
| 40.00uF | 10nF | ||
| 400.0uF | 100nF | ||
| ข้อควรระวัง: ค่าความจุต่ำสุดที่สามารถวัดได้ในรูปแบบ 5nF | |||
| ไดโอด | 2.0V 0V ~ | ||
| การทดสอบเปิด - ปิด | <10Ω |
||
