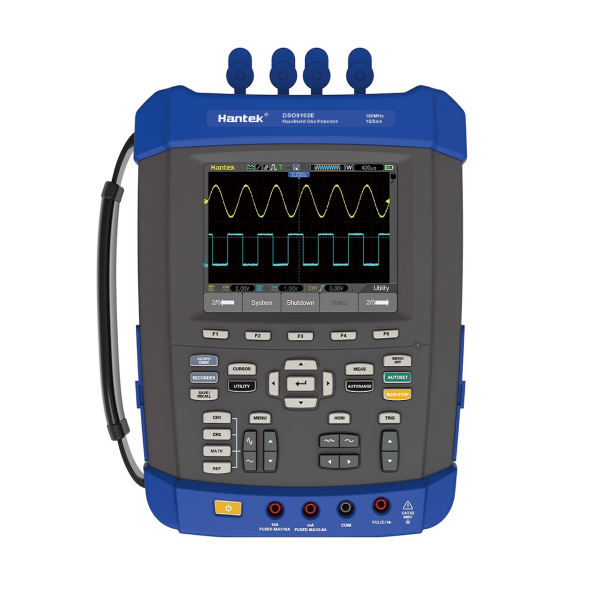

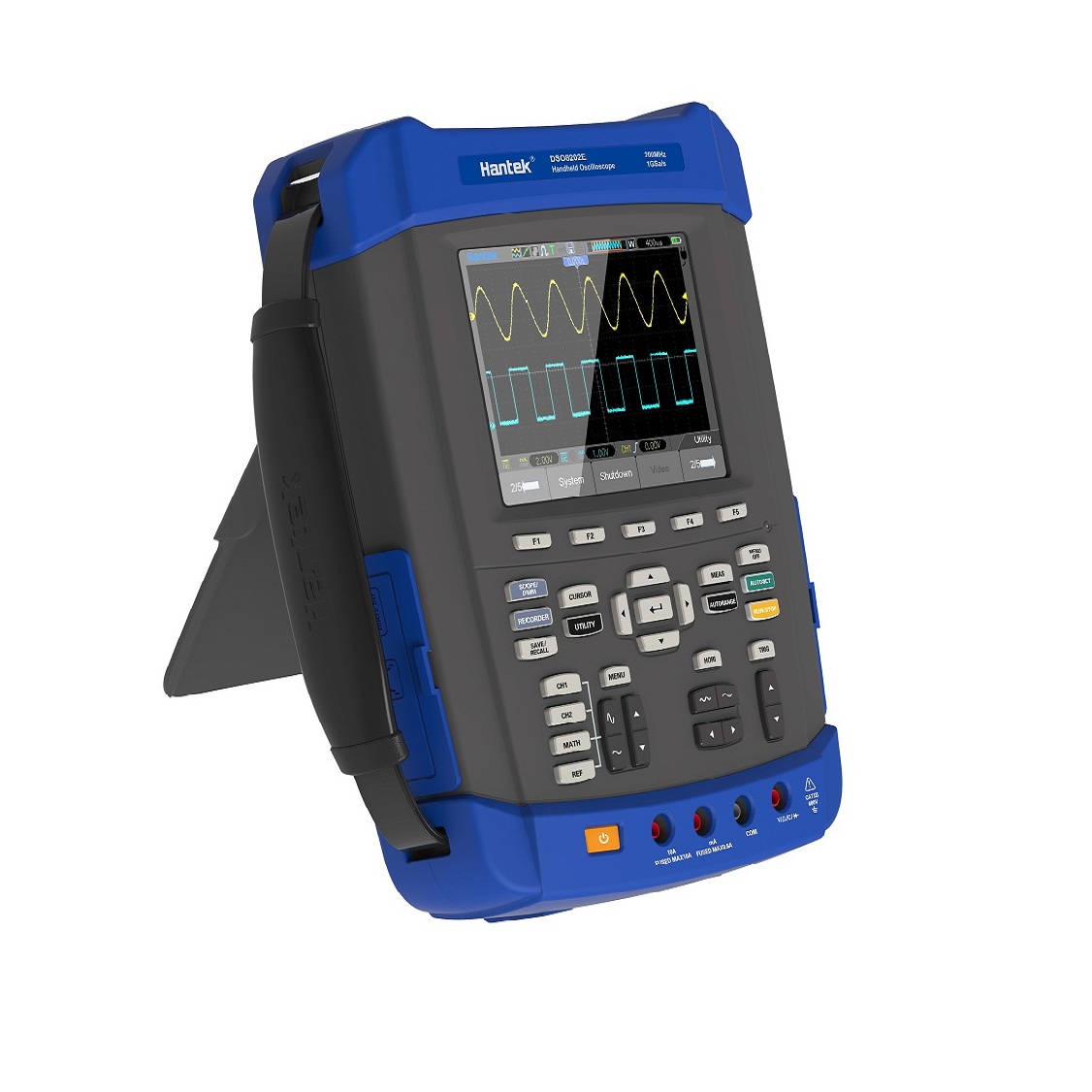

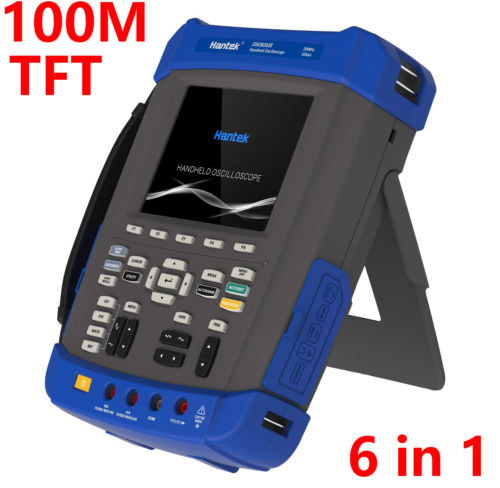

Hantek DSO8102E 100Mhz Handheld Digital Ossilloscope+Meter
| รหัสสินค้า | 00191 |
| หมวดหมู่ | Digital Ossilloscope + Multimeter |
| ราคาปกติ | |
| ลดเหลือ | 20,865.00 บาท |
| น้ำหนัก | 2,600 กรัม |
| ยี่ห้อ | Hantek |
| รุ่น | DSO8102E 100Mhz |
| ขนาด | 260mm; 220mm; 75mm |
| สถานะสินค้า | Pre-Order |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 26 พ.ย. 2559 |
| อัพเดทล่าสุด | 5 พ.ค. 2568 |
| คงเหลือ | ไม่จำกัด |
| จำนวน | ea |
หยิบลงตะกร้า
รายละเอียดสินค้า
| แบบ | DSO8072E | DSO8102E | DSO8152E | DSO8202E | ||||
| ชุด | ||||||||
| ประเภทตัวอย่าง | การสุ่มตัวอย่างแบบ Real-time | |||||||
| โหมดการเข้าซื้อกิจการ | ||||||||
| การสุ่มตัวอย่าง | ข้อมูลการสุ่มตัวอย่าง | |||||||
| พีคไปยังจุดสูงสุด | แสดงความถี่สูงและความผิดพลาดแบบสุ่ม | |||||||
| หมายความ | รูปแบบของคลื่นเฉลี่ยจำนวน: 4 , 8 , 16 , 32 , 64 , 128 | |||||||
| การเข้า | ||||||||
| การมีเพศสัมพันธ์การป้อนข้อมูล | DC, AC หรือพื้นดิน(ดีซี, เอซี, GND) | |||||||
| ข้อมูลสมรรถภาพ | 1MΩ± 2% ‖ 20pF ± 3PF | |||||||
| การสอบสวนการลดทอน | 1X, 10X | |||||||
| ค่าสัมประสิทธิ์การลดทอนการสอบสวน | 1X, 10X, 100X, 1000X | |||||||
| แรงดันไฟฟ้าอินพุตสูงสุด | พิมพ์ⅠและประเภทⅡ: 300VRMS (10 ×); ประเภทการติดตั้งประเภทⅢ: 150VRMS (1 ×); ชนิดการติดตั้งⅡ; ถึง 20 เดซิเบล / ทศวรรษที่ผ่านมาคือความลาดชันจากข้างต้น 100kHz ปฏิเสธที่จะมากกว่าหรือสูงสุดเท่ากับ AC 3 MHz ที่ 13 V สำหรับรูปคลื่นที่ไม่ใช่ซายน์, ค่าสูงสุดต้องไม่เกิน 450 โวลต์ ระยะเวลาการชดเชยดังกล่าวข้างต้น 300 V ควรจะน้อยกว่า 100 มิลลิวินาที RMS ระดับสัญญาณ (รวมถึงส่วนประกอบใด ๆ DC ลบออกผ่านการมีเพศสัมพันธ์ AC) จะต้องถูก จำกัด ให้ 300 โวลต์ หากค่าเหล่านี้จะเกินก็อาจเกิดความเสียหายเครื่องดนตรี |
|||||||
| ระบบแนวนอน | ||||||||
| ช่วงอัตราการสุ่มตัวอย่าง | 500ms / S - 1GS / S | |||||||
| รูปแบบของคลื่นการแก้ไข | (Sin x) / X | |||||||
| ความลึกของหน่วยความจำ | 2M | |||||||
| ช่วงการสแกน | 4ns / div ~ 2000s / div ( ใน2-4-8 ขั้นตอน) | 2NS / div ~ 2000s / div ( ใน2-4-8 ขั้นตอน) | ||||||
| อัตราการสุ่มตัวอย่างและความถูกต้องหน่วงเวลา | 500PS (ในมากขึ้นกว่า1 มิลลิวินาทีช่วงเวลา) | |||||||
| ช่วงตำแหน่ง | 4ns / div เพื่อ8ns / มือถือ(-8 ตาราง XS / มือถือ) ไป 40 มิลลิวินาที; 20ns * / div เพื่อ80μs / มือถือ( - . 8 ตาราง× S / มือถือ) ไป40 มิลลิวินาที 200 S / div เพื่อ40s / มือถือ( - . 8 ตาราง× s /มือถือ) เพื่อ400S |
2NS / div เพื่อ10ns / มือถือ( - 4 ตาราง× S /มือถือ) เพื่อ20ms; | ||||||
| เวลาที่แม่นยำในการวัด (แบนด์วิดธ์เต็ม) ช่วงเวลา | เดี่ยว: ± ( 1 สุ่มตัวอย่างช่วงเวลา+ 500 ส่วนในล้าน x อ่าน+ 0.6ns); > 16เฉลี่ย: ± ( 1 สุ่มตัวอย่างช่วงเวลา+ 500 ส่วนในล้าน x อ่าน+ 0.4ns); สุ่มตัวอย่างช่วง= วินาที/ ตาราง÷ 200 |
|||||||
| ระบบแนวตั้ง | ||||||||
| ละเอียดภาพแนวตั้ง | . 8 บิตความละเอียดแต่ละช่องตัวอย่างพร้อมกัน | |||||||
| ช่วงแรงดันไฟฟ้า | 2mV / div เพื่อ 100V / div | |||||||
| แบนด์วิดธ์ | 70MHz | 100MHz | 150MHz | 200MHz | ||||
| ในBNC เพิ่มขึ้นในช่วงเวลาที่( ทั่วไป) | 5NS | 3.5ns | 2.3ns | 1.8ns | ||||
| ในBNC เมื่อการสอบสวนหรือการใช้และโหมดการสุ่มตัวอย่างแบนด์วิดธ์แบบอะนาล็อกเฉลี่ยของการมีเพศสัมพันธ์ดีซี | ± 400V (100V / div ใน-20V / div ที่); ± 50V (10V ที่ / div-5V / div ที่); ± 40V (2V การ / div-500mV / div ที่); ± 2V (200mV การ / div-50mV / div ที่); ± 400mV (20mV / div-2mV / div ); |
|||||||
| คณิตศาสตร์ | บวกลบคูณหาร, FFT | |||||||
| FFT | หน้าต่าง: Hanning , Flatop , Rectamgular , บาร์ตเลตต์, แบล็กแมน; 1,024 จุดเก็บตัวอย่าง | |||||||
| ข้อ จำกัด แบนด์วิดธ์ | 20MHz | |||||||
| การตอบสนองความถี่ต่ำ ( -3dB ) | ในBNC กรม≤ 10Hz | |||||||
| ความถูกต้องกำไรแนวตั้ง | ใน" การสุ่มตัวอย่าง" หรือ" ค่าเฉลี่ย" โหมดการซื้อ5V / div ไป/ 10mV ความถูกต้องของเซลล์± 3% ใน" ตัวอย่าง" หรือ" ค่าเฉลี่ย" โหมดการซื้อ5mV / div เพื่อ2mV / ความถูกต้องของตาราง± 4 %; |
|||||||
| DC แม่นยำในการวัดโหมดการเข้าซื้อกิจการเฉลี่ย | การเคลื่อนที่ในแนวตั้งเป็นศูนย์, และN ≥ 16 เมื่อ: ± ( 3% × อ่าน+ 0.1 รูปแบบ+ 1mV ) , เหมาะที่จะเลือก10 mV / div หน่วยหรือมากกว่าในขณะที่. เมื่อการเคลื่อนที่ในแนวดิ่งไม่เป็นศูนย์และไม่มี≥ 16 เมื่อ : ± [3 ×% ( อ่าน+ แนวตั้งตำแหน่ง) +ตำแหน่งแนวตั้งของ1% + 0.2 รูปแบบ.) การตั้งค่าจาก2mV / div เพื่อ200mV / มือถือเพิ่ม2mV ตั้งแต่200mV / div เพื่อ5V / มือถือเพิ่ม50mV |
|||||||
| แรงดันไฟฟ้าในการวัดการทำซ้ำโหมดการเข้าซื้อกิจการเฉลี่ย | ภายใต้การตั้งค่าเดียวกันและสภาพแวดล้อมในการเข้าซื้อกิจการ≥ 16 แรงดันไฟฟ้าที่เพิ่มขึ้นระหว่างสองหรือมากกว่าของรูปคลื่นเฉลี่ย: ± ( 3% × อ่าน+ 0.05 div) |
|||||||
| ระบบทริกเกอร์ | ||||||||
| ทริกเกอร์ประเภท | ขอบ, วิดีโอ, ชีพจรลาดหมดเวลาสลับ | |||||||
| แหล่งที่มาของทริกเกอร์ | CH1, CH2, ext / 5, AC สาย | |||||||
| โหมดทริกเกอร์ | รถยนต์, Normal, โสด | |||||||
| การแต่งงานกัน | DC, AC เสียงปฏิเสธ HF ปฏิเสธ LF ปฏิเสธ | |||||||
| ไวทริกเกอร์ (Trigger ขอบ Type) | ดีซี(CH1, CH2): จาก DC เพื่อ 10MHz ถึง 1 ตารางจาก 10MHz เพื่อ 100MHz 1.5 กริดจาก 100MHz ในช่วงสูงสุด 2 สี่เหลี่ยม; AC: การลดทอนสัญญาณ 10Hz ด้านล่าง EXT / 5: จาก DC เพื่อ 100MHz 1 ตาราง จากการ 100MHz 200MHz 1.5 ตาราง; HF ปฏิเสธ: สัญญาณจางมีค่ามากกว่า 80kHz LF ปฏิเสธความถี่ 150KHz มากกว่าขีด จำกัด DC-คู่สำหรับเดียวกันน้อยกว่า 150KHz ลดทอนสัญญาณ |
|||||||
| ช่วงระดับ Trigger | CHL , CH2: จากใจกลางของจอแสดงผลเริ่มต้น± 8 หน่วย; EXT / 5: ± 6V | |||||||
| ความถูกต้องระดับ Trigger ( ทั่วไป)เกี่ยวกับการขึ้นและตกเวลาที่มากกว่าหรือเท่ากับ20ns * สัญญาณ |
CHL , CH2: จากใจกลางของจอแสดงผลจะเริ่ม± 4 ภายในฝ่าย0.2 เซลล์× V / มือถือ EXT / 5: ± (ค่าที่ตั้งไว้ 6% + 200mV); |
|||||||
| ตั้งค่าระดับของ50% ( ทั่วไป) | ด้วยมากกว่าหรือเท่ากับ50Hz การดำเนินงานสัญญาณอินพุต | |||||||
| ทริกเกอร์วิดีโอ | ||||||||
| วิดีโอประเภททริกเกอร์ | CHL , CH2 : 2 ดิวิชั่นสูงสุด- ความกว้างสูงสุด; | |||||||
| รูปแบบของสัญญาณและราคาสนามวิดีโอประเภททริกเกอร์ | สำหรับเขตข้อมูลใด ๆ หรือการโฆษณาใด ๆ สนับสนุนNTSC , เพื่อนที่และSECAM | |||||||
| ช่วง holdoff | 10s เวลา 100ns ~ | |||||||
| Pulse Width Trigger | ||||||||
| ชีพจรกว้างโหมดทริกเกอร์ | เมื่อ(<,>, = หรือ≠) ทริกเกอร์; " บวก" ชีพจรหรือ" เชิงลบ" ชีพจร | |||||||
| Pulse Width Trigger Point ที่ | เท่ากับ: เมื่อขอบการล่มสลายของชีพจรข้ามระดับไกสโคปจะถูกเรียก มันไม่เท่ากับ : ถ้าชีพจรจะแคบกว่าความกว้างที่ระบุจุดที่เป็นขอบ มิฉะนั้นเมื่อระยะเวลาชีพจรมีความยาวมากกว่า ' Pulse Width ' เวลาที่กำหนดสโคปจะถูกเรียก. น้อยกว่า : จุดทริกเกอร์ขอบ มีค่ามากกว่า ( หรือที่เรียกว่าทริกเกอร์หมดเวลา): เมื่อระยะเวลาการเต้นของชีพจรเป็น นานกว่า " กว้างพัลส์" ระบุ เมื่อเวลาสโคปจะถูกเรียก |
|||||||
| ชีพจรความกว้างของช่วง | 10s 20ns * ~ | |||||||
| ทริกเกอร์ลาดชัน | ||||||||
| โหมด Trigger ลาดชัน | เมื่อ( <,>, = หรือ≠) ทริกเกอร์; " บวก" ความลาดชันหรือ" เชิงลบ" ความลาดชัน | |||||||
| ความลาดชัน Trigger Point ที่ | เท่ากับ: เมื่อความลาดชันรูปแบบของคลื่นเท่ากับชุดลาดทริกเกอร์สโคปมิเตอร์ มันไม่เท่ากับ : เมื่อความลาดชันรูปแบบของคลื่นไม่เท่ากับชุดสโคปจะถูกเรียก น้อยกว่า : เมื่อความลาดชันรูปแบบของคลื่นน้อยกว่าชุดลาดทริกเกอร์สโคปมิเตอร์ มากกว่า : เมื่อความลาดชันรูปแบบของคลื่นที่มีค่ามากกว่าชุดลาดทริกเกอร์สโคปมิเตอร์ |
|||||||
| ช่วงการตั้งค่าเวลา | 10s 20ns * ~ | |||||||
| ทริกเกอร์การทำงานล่วงเวลา | ||||||||
| โหมดหมดเวลาทริกเกอร์ | ที่เพิ่มขึ้นหรือลดลงขอบ | |||||||
| ช่วงการตั้งค่าเวลา | 10s 20ns * ~ | |||||||
| ทริกเกอร์สำรอง | ||||||||
| CH1 | ทริกเกอร์ภายใน: ขอบชีพจร, วิดีโอ, ลาด | |||||||
| CH2 | ทริกเกอร์ภายใน: ขอบชีพจร, วิดีโอ, ลาด | |||||||
| เคาน์เตอร์ Trigger ความถี่ | ||||||||
| ความละเอียดของการอ่าน | 6. เหว่ย | |||||||
| ความถูกต้อง (ทั่วไป) | 30ppm ± (รวมทั้งข้อผิดพลาดของการอ้างอิงความถี่และ± 1 ข้อผิดพลาดในการคำนวณ) | |||||||
| ช่วงความถี่ | AC มีเพศสัมพันธ์จากที่เล็กที่สุด4Hz แบนด์วิดธ์การจัดอันดับ | |||||||
| แหล่ง | " Pulse Width " หรือ" ขอบเรียก" โหมด: แหล่งที่มาของทริกเกอร์ที่มีอยู่ " ความถี่เคาน์เตอร์" ได้รับแหล่งเกณฑ์การวัดรวมทั้งเมื่อตารางการเข้าซื้อกิจการสโคปเนื่องจากมีการเปลี่ยนแปลงในรัฐปฏิบัติการระงับหรือเมื่อเหตุการณ์เข้าซื้อกิจการเดียวได้สิ้นสุดลงแล้ว เวลา " Pulse Width " โหมดไก ScopeMeter คำนวณ1s หน้าต่างการวัดขนาดอย่างมีนัยสำคัญและสอดคล้องกับการเต้นของชีพจรสามารถเรียกสภาพเหตุการณ์เช่นถ้าPWM รถไฟชีพจรถูกตั้งค่า <โหมดและความกว้างถูกตั้งค่าให้เหมาะสมมากขึ้น เมื่อเวลาเล็กพัแคบ " ขอบ Trigger " โหมด: สโคปนับขอบทั้งหมดของขนาดที่เพียงพอและขั้วที่ถูกต้อง " วิดีโอ Trigger " โหมด" คำนวณความถี่" ไม่ทำงาน |
|||||||
| วัด | ||||||||
| วัดเคอร์เซอร์ | ความแตกต่างระหว่างแรงดันเคอร์เซอร์△ V เวลาแตกต่างระหว่างเคอร์เซอร์△ T △ T ซึ่งกันและกันของเฮิร์ตซ์ ( 1 / △ T ) |
|||||||
| วัดอัตโนมัติ | ความถี่วงจรเฉลี่ยสูงสุดไปยังจุดสูงสุด, RMS สูงสุดต่ำสุดลุกเวลา, ฤดูใบไม้ร่วงเวลา บวกความกว้างเชิงลบความกว้างเพิ่มขึ้นเฟสเฟสรอบหน้าที่ในเชิงบวกลดลงในเชิงลบ รอบหน้าที่ค่าของด้านล่างที่ ด้านบนตรงกลางกว้าง, แหกก่อนเจาะวงจรหมายถึงวงจรค่าเฉลี่ยตาราง |
|||||||
| Oscilloscope เทรนด์ | 1.2M จุด | |||||||
| บันทึกคลื่นกระแสไฟฟ้า | จุด 8M | |||||||
| โหมดกำเนิดสัญญาณ | ||||||||
| ความถี่เอาท์พุท | ดีซี: 1Hz ~ 25MHz | |||||||
| นาฬิกา DAC | 2K ~ 200MHz ปรับ | |||||||
| ความยาวของคลื่น | 4KSa | |||||||
| ละเอียดภาพแนวตั้ง | 12 | |||||||
| ความมั่นคงรูปแบบของคลื่น | <30ppm | |||||||
| ความกว้างรูปแบบของคลื่น | ± 3.5V แม็กซ์ | |||||||
| ความต้านทานเอาท์พุท | 50 Ω | |||||||
| กระแสไฟขาออก | 50mA Ipeak = 50mA | |||||||
| แบนด์วิดธ์ | 25M | |||||||
| เพี้ยน | -50dBc (1kHz) -40dBc (10KHz) | |||||||
| คุณสมบัติทั่วไป | ||||||||
| มติ | 640 * 480 จุด | |||||||
| จอแสดงผลที่คมชัด | 16 ความเร็วและปรับหน้าจอจะแสดงการปรับแถบความคืบหน้า | |||||||
| Probe ชดเชยเอาท์พุท | ||||||||
| แรงดันขาออก (ค่าปกติ) | เกี่ยวกับ2Vpp อินพุต≥ 1MW โหลด | |||||||
| ความถี่ (ค่าปกติ) | 1kHz | |||||||
| แหล่งจ่ายไฟ | ||||||||
| การจ่ายแรงดัน | AC อินพุต: 100-240VACRMS, 0.6A MAX, 50Hz ไป60Hz; ซีเอาท์พุท: 9V, 2A | |||||||
| อำนาจ | <30W | |||||||
| สิ่งแวดล้อม | ||||||||
| ช่วงอุณหภูมิ | การดำเนินงาน: 32 . องศา] F ถึง 122 . องศา] F (0 . องศา] C ถึง 50 . องศา] C ); ไม่ดําเนินงาน: -40 องศา] F. เพื่อ 159.8 องศา] F. (-40 องศา] ซี. ไป 71 องศา] C. ) |
|||||||
| คูลลิ่ง | แฟน | |||||||
| ความชื้น | 104 . องศา] F หรือน้อยกว่า(40 องศา] ซี. หรือน้อยกว่า): ≤ 90% ความชื้นสัมพัทธ์; 106 . องศา] F ~ 122 . องศา] F (41 . องศา] C ~ 50 องศา] ซี. ): ≤ 60% ความชื้นสัมพัทธ์ |
|||||||
| ระดับความสูง | การดำเนินงาน: 3000 เมตร ( 10,000 ฟุต) หรือน้อยกว่า ไม่ดําเนินงาน: 15000 เมตร ( 50,000 ฟุต) |
|||||||
| ข้อกำหนดวิศวกรรม | ||||||||
| ขนาด | 260mm; 220mm; 75mm | |||||||
| น้ำหนัก | 2.5 กก ( ไม่รวมแพ็คเกจ) | |||||||
