แบบ |

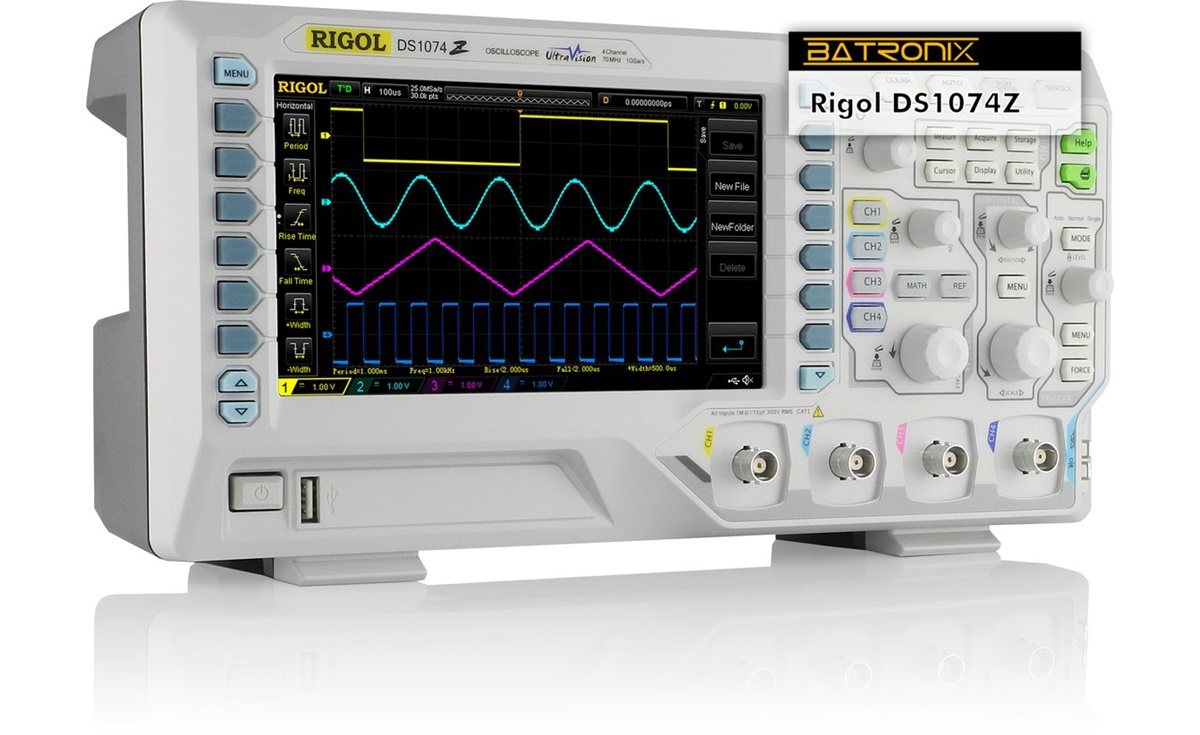

DS1054Z |
DS1074Z DS1074Z-S DS1074Z พลัส DS1074Z-S Plus |
DS1104Z DS1104Z-S DS1104Z พลัส DS1104Z-S Plus |
แบนด์วิดธ์ |
50MHz |
70MHz |
100MHz |
ช่อง |
4 |
อัตราตัวอย่างสูงสุด |
1GSa / s (ใช้งาน 1 ช่อง) 500MSa / s (เปิดใช้งาน 2 ช่อง) 250MSa / s (เปิดใช้งาน 3 หรือ 4 ช่อง) |
ความลึกของหน่วยความจำสูงสุด |
12Mpts มาตรฐาน 24Mpts optional - ดูใบอนุญาตMEM-DS1000Z |
อัตราการจับภาพสูงสุดของรูปคลื่น |
30,000wfms / s |
ความถูกต้องของ Time-Base |
≤± 25ppm |
เวลา Drift พื้นฐาน |
≤± 5ppm / ปี |
สเกล Time Base |
5ns / div ถึง 50s / div |
Input Impedance |
1MΩ± 2% // 13pF ± 3pF |
สเกลแนวตั้ง |
1mV / div ถึง 10V / div |
ความถูกต้อง DC Gain |
± 2% ชั่งเต็ม (ช่องที่ 1) ± 3% ชั่งเต็ม (ช่อง 2, 3 และ 4) |
ขีด จำกัด แบนด์วิดท์ |
20MHz |
บันทึกข้อมูลเรียลไทม์และ ฟังก์ชัน Replay (อุปกรณ์เสริม) |
ถึง 60,000 เฟรม ดูใบอนุญาตREC-DS1000Z |
ฟังก์ชันทริกเกอร์มาตรฐาน |
ขอบ, ความกว้างของพัลส์, ความลาดชัน, วิดีโอ, รูปแบบ, ระยะเวลา |
ฟังก์ชั่นทริกเกอร์เสริม |
RS232, I2C, SPI, Runt, Windows, Nth Edge, ล่าช้า, หมดเวลา, ตั้งค่า / ดูใบอนุญาตAT-DS1000Z |
การถอดรหัสบัสมาตรฐาน |
รถบัสแบบขนาน |
การถอดรหัสบัสเสริม |
RS232, I2C, SPI ดูสัญญาอนุญาตSA-DS1000Z - รวมฟังก์ชันการทริกเกอร์ RS232, I2C และ SPI |
ฟังก์ชันคณิตศาสตร์ |
A + B, AB, AxB, A / B, FFT และหรือไม่ใช่ XOR, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs |
การวัดอัตโนมัติ |
Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg ช่วงเวลาเดียว, Vrms, ช่วงเวลาเดียว Vrms, Overshoot, Preshoot, พื้นที่, ช่วงเวลา, Freq, ระยะเวลา, เวลาเพิ่มขึ้น, เวลาฤดูใบไม้ร่วง, ความกว้าง, -Withth, Duty, -Duty , ความล่าช้า A → B ขอบที่เพิ่มขึ้น, ความล่าช้า A → B ขอบตก, เฟส A → B ขอบขึ้น, เฟส A → B ขอบตก |
การเชื่อมต่อ |
โฮสต์ USB และอุปกรณ์ LAN (LXI), เอาต์พุต Aux (TrigOut, PassFail) USB-GPIB Optional - ดูโมดูล USB-GPIB |
แสดง |
ระดับการจัดระดับที่เข้มงวด 7 ระดับ "WVGA (800x480) TFT LCD 64 |
ขนาด (กว้าง x สูง x ลึก) |
313.1 มม. x 160.8 มม. x 122.4 มม |
น้ำหนัก |
3.2 กก. ± 0.2 กก. (ไม่รวมแพ็คเกจ) |
Standard Probes |
PVP2150 150MHz BW Passive Probe: 4 ชุด |
Built-In 2 Channel Waveform Generator |
ไม่พร้อมใช้งาน |
'-S' เฉพาะรุ่น 2 ช่องสัญญาณ 200MSa / s อัตราการ สุ่มตัวอย่าง 14bits ความละเอียดในแนวตั้ง 25MHz ความถี่ในการรับส่งข้อมูลสูงสุด 20mVpp - 5Vpp ช่วงความกว้าง (สูง Z) 16kpts รูปคลื่นรูปแบบคลื่น มาตรฐาน - Sine, Square, Ramp, Pulse, Noise, DC Arbitrary Waveforms - Sinc , ExpRise, ExpFall, ECG, Gauss, Lorentz, Haversine, การปรับความถี่ที่ผู้ใช้กำหนด - AM & FM |
MSO Ready |
ไม่พร้อมใช้งาน |
เฉพาะรุ่น 'Plus' เท่านั้น รุ่น 'พลัส' สามารถอัพเกรดเพื่อเพิ่ม 16 ช่องดิจิตอลเพื่อสโคป Rigol DS1000Z พลัสของคุณเพียงโดยการซื้อ Rigol ชุดอัพเกรด MSO1000Z
โปรดทราบ ... จำนวนช่องสัญญาณอะนาล็อกที่มีอยู่จะลดลง 1 ต่อการใช้งานช่องสัญญาณทุกช่อง 8 ช่องตัวอย่างเช่นถ้ามีการใช้ช่องดิจิตอล 9 ถึง 16 ช่องจำนวนช่องสัญญาณอะนาล็อกที่มีอยู่คือ 2 |
|
