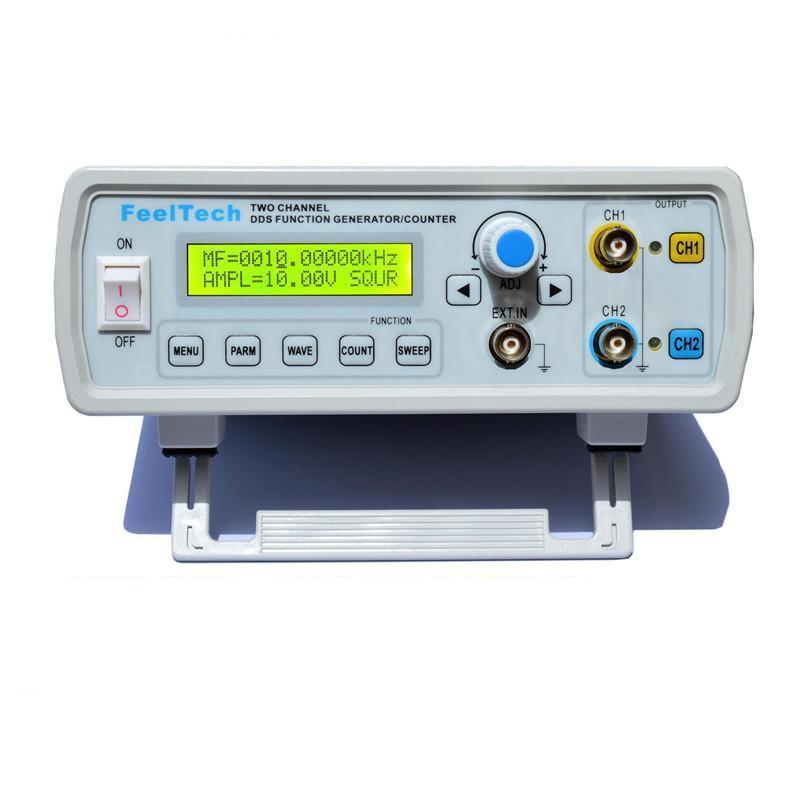

Feeltech FY2210S DDS 10Mhz Function Generator
| รหัสสินค้า | 00260 |
| หมวดหมู่ | Function Generator |
| ราคา | 2,280.00 บาท |
| น้ำหนัก | 608 กรัม |
| ยี่ห้อ | Feeltech |
| รุ่น | FY2210S DDS 10Mhz |
| ขนาด | 20 * 19 * 9 cm. |
| สถานะสินค้า | Pre-Order |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 18 มิ.ย. 2560 |
| อัพเดทล่าสุด | 3 ก.ค. 2567 |
| คงเหลือ | 0 pcs |
เลิกจำหน่าย
รายละเอียดสินค้า
เครื่องกำเนิดสัญญาณสัญญาณแบบ Dual Channel จากชุดนี้เป็นเครื่องกำเนิดสัญญาณแบบมัลติฟังก์ชั่น
(เช่นเครื่องนับและความถี่) ที่มีความแม่นยำสูงและมีประสิทธิภาพสูง ใช้วงจรไมโครดีอีซีไมโครโปรเซสเซอร์
MCU ขนาดใหญ่และ SMT ในวงจรภายในซึ่งจะช่วยปรับปรุงการป้องกันสัญญาณรบกวนและอายุการใช้งานของเครื่องได้ดียิ่งขึ้น
มีสัญญาณ DDS แบบช่องสัญญาณคู่อิสระและเอาต์พุตระดับ TTL
สามารถสร้างสัญญาณของคลื่นไซน์ / สามเหลี่ยม / สแควร์ / ฟันเลื่อย /
พัลสเฟียร์คลื่นขั้นตอนเป็นต้นเครื่องมือนี้มีขนาดใหญ่มากในการสร้างสัญญาณการสแกนรูปคลื่นพารามิเตอร์การวัด
ฯลฯ เป็นเครื่องมือทดสอบหรือเครื่องมือวัดที่เหมาะสำหรับวิศวกรอิเล็กทรอนิกส์ห้องปฏิบัติการอิเล็กทรอนิกส์การสอนและการค้นคว้าวิจัย
(เช่นเครื่องนับและความถี่) ที่มีความแม่นยำสูงและมีประสิทธิภาพสูง ใช้วงจรไมโครดีอีซีไมโครโปรเซสเซอร์
MCU ขนาดใหญ่และ SMT ในวงจรภายในซึ่งจะช่วยปรับปรุงการป้องกันสัญญาณรบกวนและอายุการใช้งานของเครื่องได้ดียิ่งขึ้น
มีสัญญาณ DDS แบบช่องสัญญาณคู่อิสระและเอาต์พุตระดับ TTL
สามารถสร้างสัญญาณของคลื่นไซน์ / สามเหลี่ยม / สแควร์ / ฟันเลื่อย /
พัลสเฟียร์คลื่นขั้นตอนเป็นต้นเครื่องมือนี้มีขนาดใหญ่มากในการสร้างสัญญาณการสแกนรูปคลื่นพารามิเตอร์การวัด
ฯลฯ เป็นเครื่องมือทดสอบหรือเครื่องมือวัดที่เหมาะสำหรับวิศวกรอิเล็กทรอนิกส์ห้องปฏิบัติการอิเล็กทรอนิกส์การสอนและการค้นคว้าวิจัย
คุณสมบัติ:
ใช้เทคโนโลยีการสังเคราะห์ดิจิตอล DDS โดยตรงสามารถสร้างสัญญาณเอาต์พุตที่แม่นยำและมีเสถียรภาพสูงขึ้น
มีตัวบ่งชี้ที่เป็นอิสระและปุ่มการทำงานของช่องจอ LCD 1602 สะดวกในการใช้งานมากขึ้น
เอาท์พุทแบบคู่ช่องสมบูรณ์แบบอิสระสมบูรณ์สามารถทำงานในซิงค์ได้มีการปรับเฟสต่างกัน
ความละเอียดความถี่สูง: ความละเอียดความถี่รวมช่วงคือ 10MHz
สามารถปรับอัตราส่วนของแต่ละช่องได้อย่างอิสระ
ช่วงการชดเชย DC offset คือ -10V ถึง 10V ความละเอียดคือ 0.1V
ฟังก์ชันเอาท์พุทสัญญาณดิจิตอล, ช่วงเอาท์พุท CMOS 0 ~ 10V
ฟังก์ชั่นคลื่นพัลส์: ในสถานการณ์ความถี่ที่แตกต่างกันยังคงรักษาความกว้างของชีพจรที่กำหนดโดยผู้ใช้ช่วงการปรับ
ความกว้างของชีพจรคือ 10nS ~ 1S เอาท์พุทรูปแบบต่างๆของคลื่น: เช่น sin / triangle / square /
sawtooth wave, คลื่นชีพจร, wave step, TTL level, แรงดันไฟฟ้ากระแสตรง
ความกว้างของชีพจรคือ 10nS ~ 1S เอาท์พุทรูปแบบต่างๆของคลื่น: เช่น sin / triangle / square /
sawtooth wave, คลื่นชีพจร, wave step, TTL level, แรงดันไฟฟ้ากระแสตรง
ฟังก์ชั่นทั้งหมดจะถูกควบคุมแบบดิจิตอลแม่นยำและมั่นคง
สามารถสแกนความถี่ด้วยโหมดการกวาดล้างเชิงเส้นและลอการิทึม (สูงสุดไม่เกิน 999 วินาที)
ลักษณะการจัดเก็บ: สามารถเก็บค่าพารามิเตอร์ได้ 20 กลุ่มตามที่ผู้ใช้กำหนด
ฟังก์ชั่นมิเตอร์และตัวนับความถี่: มีเครื่องวัดความถี่ 60MHz, การวัดความถี่, การวัดวัฏจักรหน้าที่และฟังก์ชัน
การนับสำหรับสัญญาณภายในและภายนอก
การนับสำหรับสัญญาณภายในและภายนอก
การป้องกัน overvoltage อินพุท: ช่วงแหล่งจ่ายไฟ AC 85V ถึง AC 240V
ป้องกันการลัดวงจรของเอาท์พุท: เอาต์พุตสัญญาณทั้งหมดสามารถทำงานได้สูงกว่า 60 วินาทีในกรณีที่เกิดกระแสไฟลัดสั้น
ข้อมูลจำเพาะ:
พารามิเตอร์ความถี่
ช่วงความถี่ Sine Wave โหมดปกติ (อุปกรณ์เสริม): 0Hz ~ 6MHz / 0Hz ~ 8MHz / 0Hz ~ 10MHz / 0Hz ~ 12MHz
สแควร์เวฟ 0Hz ~ 6MHz
สามเหลี่ยมคลื่น 0Hz ~ 6MHz
ฟันเลื่อย Wave 0Hz ~ 6MHz
คลื่นชีพจร 0Hz ~ 6MHz
TTL / CMOS คลื่น 0Hz ~ 6MHz
คลื่นอื่น ๆ 0Hz ~ 6MHz
นาที ความละเอียดความถี่ 10MHz (0.01Hz)
ความแม่นยำความถี่ (+/-) 5 * 10 ^ (- 6)
ความเสถียรของความถี่ (+/-) 1 * 10 ^ (- 6) / 3 ชั่วโมง
ช่วงการปรับเฟส 0 ~ 359 °
ความละเอียดเฟส 1 °
พารามิเตอร์ Waveform
รูปแบบคลื่นไซน์ / สามเหลี่ยม / สแควร์ / ฟันเลื่อย / คลื่นพัลส์, คลื่นสเต็ป, ระดับ TTL, แรงดันไฟฟ้ากระแสตรง
การปราบปรามฮาร์โมนีคลื่นไซน์≥45dBc (<1MHz); ≥40dBc (1MHz ~ 20MHz)
ความผิดเพี้ยนของฮาร์มอนิครวม <0.8% (20Hz ~ 20KHz, 0dBm)
คลื่นสแควร์เพิ่มขึ้น / เวลาตก≤ 20ns
แหก≤7.5%
รอบหน้าที่ 1% ~ 99%
เส้นเลื่อยวงเดือนฟันเลื่อย≥ 98% (0.01Hz ~ 10KHz)
Pulse Wave Pulse Width การปรับช่วง 10nS ~ 1S
เวลาเพิ่มขึ้น / ลดลง≤20ns
TTL เอาต์พุตระดับความกว้าง> 3Vpp
Fan-out> 20 TTL Load
เวลาเพิ่มขึ้น / ลดลง≤20ns
เอาท์พุท CMOS ระดับต่ำ <0.3V
ระดับสูง 1V ~ 10V
ระดับขึ้น / ลงเวลา≤20ns
พารามิเตอร์เอาต์พุต
ช่วงความกว้าง (Peak to Peak) 0Vpp ~ 20Vpp
ความละเอียดแอมพลิจูด 1mVp-p (-20dB การลดทอน)
ความเสถียรของแอมพลิจูด (+/-) 0.5% / 5 Hours
ความแบนราบ (+/-) 5% (<10MHz); (+/-) 10% (> 10MHz)
สัญญาณ Output
ความต้านทานต่อขาออก50Ω (+/- 10%) (Typical)
การป้องกันสัญญาณเอาต์พุตทั้งหมดสามารถทำงานได้มากกว่า 60 วินาทีภายใต้สภาวะโหลดลัดวงจร
DC Offset
ช่วงการปรับชดเชยออฟเซต (+/-) 10V
ความละเอียดออฟเซต 0.1V
การวัดภายนอก
ช่วงการวัดความถี่
GATE-TIME = 1S 1Hz - 60MHz
ช่วงแรงดันไฟฟ้าขาเข้า 1Vpp ~ 20Vpp
ช่วงการนับ 0 ~ 4294967295
การวัดเป็นระยะ ๆ 20ns ความละเอียดสูงสุด 20s ที่สามารถวัดได้
ฟังก์ชั่นการสแกน
สแกนโหมดกวาดเชิงเส้น, กวาดล้างลอการิทึม
ความถี่ของวัตถุในการสแกน
เวลาในการสแกน 1 วินาที -999 วินาที / ขั้นตอน
ช่วงการตั้งค่าความถี่จุดเริ่มต้นและจุดสิ้นสุดสามารถตั้งค่าได้โดยพลการ
ขอบเขตการตรวจสอบความถี่จะพิจารณาจากการตั้งค่าพารามิเตอร์การกวาด
พารามิเตอร์ทั่วไป
หน่วยความจำจำนวน 20
ที่ตั้ง 01 ถึง 20 (01 สำหรับค่าตั้งต้น)
อินเทอร์เฟซ Interface Interface ใช้ USB กับ Serial Interface
ความเร็วในการสื่อสาร 9600bps
โหมดบรรทัดคำสั่ง Protocol, Protocol Complete Open
ขอบเขตแรงดันไฟฟ้าของเครื่อง AC 85V ถึง AC 240V
จอแสดงผลประเภทจอแสดงผล LCD 1602
อุณหภูมิแวดล้อม: 0 ~ 40 ° C ความชื้น: <80%
ขนาด 20 * 19 * 9 ซม. / 7.87 * 7.48 * 3.54 นิ้ว (L * W * H)
น้ำหนัก 608g / 21.46oz
ขนาดบรรจุภัณฑ์ 25 * 21 * 11cm / 9.84 * 8.27 * 4.33in (L * W * H)
น้ำหนักแพคเกจ 950g / 33.54oz
รายการแพ็กเกจ:
1 * DDS Signal Generator
1 สายไฟ *
สาย USB * 1
สายสัญญาณออก 2 *
ซีดี 1 แผ่น
E0820-10
