รหัสสินค้า	00273
หมวดหมู่	Function Generator
ราคา	9,890.00 บาท
น้ำหนัก	3,000 กรัม
ยี่ห้อ	Hantek
รุ่น	HDG2002B 2CH 5MHz
ขนาด	305 x 100 x 130 mm.
สถานะสินค้า	Pre-Order
สภาพ	สินค้าใหม่
ลงสินค้า	16 ก.ค. 2560
อัพเดทล่าสุด	6 พ.ค. 2568
คงเหลือ	0 EA

แบบ	HDG2102B	HDG2082B	HDG2062B	HDG2032B	HDG2022B	HDG2012B	HDG2002B
คุณสมบัติหลัก
ช่อง	2	2	2	2	2	2	2
ความลึกของหน่วยความจำ	64M	64M	64M	64M	64M	64M	64M
frenquency	100MHz	80MHz	60MHz	30MHz	20MHz	10MHz	5MHz
อัตราตัวอย่าง	250MSa / s
ความละเอียดของแรงดันไฟฟ้า	16bit
เอาท์พุทดิจิตอล	เอาต์พุต 16 ช่อง
ลักษณะความคล่องตัว
รูปแบบมาตรฐาน	Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, คลื่นไฟฟ้าหัวใจ, Gauss, Haver Sine, Lorentz, Dual-Tone, DC
ซายน์	1uHz ~ แม็กซ์
สี่เหลี่ยม	1uHz ~ 30MHz				1uHz ~ แม็กซ์
Pluse	1uHz ~ 15MHz					1uHz ~ แม็กซ์
ทางลาด / สามเหลี่ยม	1uHz ~ 4MHz				1uHz ~ 3MHz
เสียงสีขาว	1uHz ~ แม็กซ์
อาร์บ	1uHz ~ 20MHz	1uHz ~ 20MHz	1uHz ~ 20MHz	1uHz ~ 20MHz	1uHz ~ 15MHz	1uHz ~ 10MHz	1uHz ~ 5MHz
มติ	1uHz
ความถูกต้อง	± 50ppm, 18 ~ 28 ℃
Sine Wave Spectrum บริสุทธิ์
ความผิดเพี้ยนของฮาร์มอนิก	ปกติ (0dBm) DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc
ความผิดเพี้ยนของสัญญาณรวมทั้งหมด	<0.1% (10Hz-20kHz, 0dBm)
สัญญาณปลอม	Typical (0dBm): ≤10MHz: <-65dBc;
(ไม่ใช่ hormonic)	> 10MHz <-65dBc + 6dB / สเปกตรัมเฟส
เสียงเฟส	Typical (0dBm, 10kHz offset) 10MHz: ≤-115dBc / Hz
สี่เหลี่ยม
เวลาขึ้น / ลง	<10ns	<11ns	<12ns	<14ns	<16ns	<18ns	<18ns
ทำเลย	<3% (100KHz, 1Vpp)
รอบหน้าที่	≤10MHz: 20.0% ~ 80.0%;			8.0% ~ 92.0%
	10MHz ~ 40MHz: 40.0% ~ 60.0%;
	> 40MHz: 50.0%
แบบไม่สมมาตร	1% ของระยะเวลา + 5ns
อัดฉีด (RMS)	ทั่วไป (1MHz, 1Vpp, 50Ω) ≤ 5MHz: 2ppm + 500ps; > 5MHz: 500ps
ทางลาด
เส้นตรง	≤1% (1KHz, 1Vpp)
สมมาตร	0% ~ 100%
Pluse
ระยะเวลา	33.33ns ~ 1 มิลลิวินาที	40ns ~ 1 มิลลิวินาที	40ns ~ 1 มิลลิวินาที	50ns ~ 1 มิลลิวินาที	50ns ~ 1 มิลลิวินาที	เวลา 100ns ~ 1 มิลลิวินาที	200ns ~ 1 มิลลิวินาที
ชีพจร	≥12ns	≥14ns	≥14ns	≥16ns	≥16ns	≥18ns	≥18ns
เวลาขอบชั้นนำ	≥8ns	≥9ns	≥10ns	≥10ns	≥11ns	≥11ns	≥12ns
ทำเลย	<3% (1VPP)
อัดฉีด (RMS)	ทั่วไป (1MHz, 1Vpp, 50Ω)
	≤ 5MHz 2ppm + 500ps
	> 500 เมกะบิตต่อวินาที
อาร์บ Wavefrom Generator
ความยาวของ waveform	จุด 64M
ความละเอียดแนวตั้ง	16 บิต
อัตราตัวอย่าง	250MSa / s
เวลาเพิ่มขึ้น / ลดลง	ทั่วไป (1Vpp): <6ns
กระวนกระวายใจ	ทั่วไป (1MHz, 1Vpp, 50Ω)
	≤5MHz 2ppm + 500ps;
	> 500 เมกะบิตต่อวินาที
ลักษณะความกว้าง
Amplitude Range	≤20MHz: 2mVpp - 20Vpp; ≤60MHz: 2mVpp -15Vpp; ≤80MHz: 2mVpp -10Vpp;
	≤ 90MHz: 2mVpp - 5Vpp; ≤ 100MHz: 2mVpp - 2Vpp
ความถูกต้อง	ปกติ (1kHz Sine, 0V deviation,> 10mVpp, Auto); ± 1% ของการตั้งค่า± 2mVpp
ความแบนราบ	≤10MHz: ± 0.1dB; ≤60MHz: ± 0.2dB; ≤100MHz: ± 0.4dB
มติ	1 หรือ 4 หลัก
ความต้านทาน	50Ω
ลักษณะออฟเซต
พิสัย	\| Voffset \|
ความถูกต้อง	± (1% ของการตั้งค่า + 5mV + 0.5% ของความกว้าง)
ลักษณะการมอดูเลต
ประเภทการมอดูเลต	AM, FM, PM, 2ASK, 2FSK, 2PSK, PWM
AM
คลื่นแม่เหล็กไฟฟ้า	Sine, Square, Ramp, Arb (ยกเว้น DC)
แหล่ง	ภายในภายนอก
การปรับรูปคลื่น	Sine, Square, Ramp, Noise, Arb
ความถี่	1Hz ~ 500KHz
ความลึก	0% ~ 120%
เอฟเอ็ม
คลื่นแม่เหล็กไฟฟ้า	Sine, Square, Ramp, Arb (ยกเว้น DC)
แหล่ง	ภายในภายนอก
การปรับรูปคลื่น	Sine, Square, Ramp, Noise, Arb
ความถี่	1Hz ~ 500KHz
การเบี่ยงเบนจากความถี่	0 ~ 360
PM
คลื่นแม่เหล็กไฟฟ้า	Sine, Square, Ramp, Arb (ยกเว้น DC)
แหล่ง	ภายในภายนอก
การปรับรูปคลื่น	Sine, Square, Ramp, Noise, Arb
ความถี่	1Hz ~ 500KHz
การเบี่ยงเบนจากความถี่	0% ~ 120%
2ASK
คลื่นแม่เหล็กไฟฟ้า	Sine, Square, Ramp, Arb (ยกเว้น DC)
แหล่ง	ภายในภายนอก
การปรับรูปคลื่น	สแควร์ของรอบหน้าที่ 50%
อัตรารหัส	1Hz ~ 500KHz
2FSK
คลื่นแม่เหล็กไฟฟ้า	Sine, Square, Ramp, Arb (ยกเว้น DC)
แหล่ง	ภายในภายนอก
การปรับรูปคลื่น	สแควร์ของรอบหน้าที่ 50%
อัตรารหัส	1Hz ~ 500KHz
2PSK
คลื่นแม่เหล็กไฟฟ้า	Sine, Square, Ramp, Arb (ยกเว้น DC)
แหล่ง	ภายในภายนอก
การปรับรูปคลื่น	สแควร์ของรอบหน้าที่ 50%
อัตรารหัส	1Hz ~ 500KHz
PWM
คลื่นแม่เหล็กไฟฟ้า	Sine, Square, Ramp, Arb (ยกเว้น DC)
แหล่ง	ภายในภายนอก
การปรับรูปคลื่น	Sine, Square, Ramp, Noise, Arb
อัตรารหัส	1Hz ~ 500KHz
ความกว้างเบี่ยงเบน	0 ถึง 100% ของ Pulse Width
ลักษณะเด่น
Burst Count	1 ~ 2000000000
Gated Source	ทริกเกอร์ภายนอก
ทริกเกอร์แหล่งที่มา	ภายในภายนอกหรือด้วยตนเอง
ลักษณะการกวาดล้าง
ชนิด	เชิงเส้น
TypeDirection	ขึ้น
กวาดเวลา	280,000
ถือ / กลับเวลา	280,000
ทริกเกอร์แหล่งที่มา	ภายใน, ภายนอก, คู่มือ
เครื่องหมาย	สัญญาณ Edge ลดลงของสัญญาณ Sync (ตั้งโปรแกรมได้)
ข้อกำหนดทั่วไป
อินเตอร์เฟซ	โฮสต์ USB, อุปกรณ์ USB, LAN optional
แสดง	หน้าจอสี TFT ขนาด 7 นิ้ว '' 64K * 800 * 480
แรงดันไฟฟ้า	100-120VACRMS (± 10%), 45Hz ถึง 440Hz, CATⅡ; 120-240VACRMS (± 10%), 45Hz ถึง 66Hz, CATⅡ
การใช้พลังงาน	<60W
กระแสไฟขาออก	0.15A
ขนาด	305 มม. x 100 มม. x 130 มม. (กว้าง x กว้าง x สูง)
น้ำหนัก	3KG

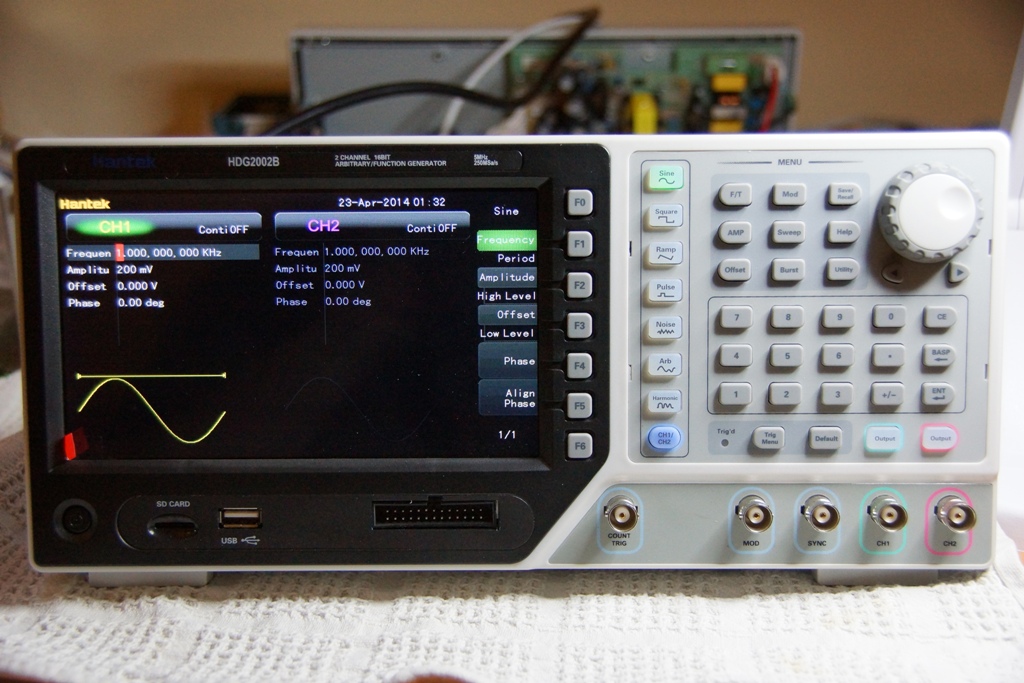

Hantek HDG2002B 2CH 5MHz 250MSa/s Function Generator
