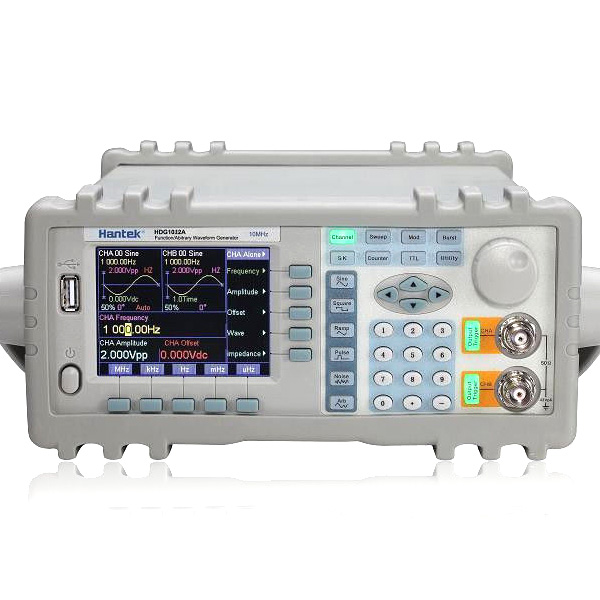

Hantek HDG1012A Digital Arbitrary Function Waveform Generator
| รหัสสินค้า | 00370 |
| หมวดหมู่ | Function Generator |
| ราคา | 8,449.00 บาท |
| น้ำหนัก | 3,500 กรัม |
| ยี่ห้อ | Hantek |
| รุ่น | HDG1012A |
| ขนาด | 415mm×295mm×195mm |
| สภาพ | สินค้าใหม่ |
| ลงสินค้า | 8 ส.ค. 2561 |
| อัพเดทล่าสุด | 25 ม.ค. 2567 |
| คงเหลือ | 0 ea |
เลิกจำหน่าย
รายละเอียดสินค้า
| แบบ | HDG1022A | HDG1012A |
| ช่วงความถี่ (คลื่นซายน์) | 40μHz ~ 20MHz | 40MHz 10MHz ~ |
| Output A ลักษณะเฉพาะ | ||
| ลักษณะของคลื่น | ||
| ชนิดของคลื่น | คลื่นไซน์คลื่นสแควร์คลื่นชีพจร DC | 32 ชนิดของคลื่นไซน์คลื่นสี่เหลี่ยมคลื่นสามเหลี่ยมคลื่นชีพจรเป็นต้น |
| ความยาวของ waveform | 4 ~ 16000 จุด | 1024 จุด |
| อัตราการสุ่มตัวอย่าง | 180MSa / s | 100MSa / s |
| ความละเอียดของคลื่น | 10bits | 8bits |
| ระบบฮาร์มอนิกคลื่นไซน์ | ≥ 50dBc (≤1MHz), | |
| ≥ 40dBc (1MHz ~ 20MHz), | ≥ 40dBc (<1MHz), | |
| ≥ 30dBc (20MHz ~ 40MHz) | ≥ 35dBc (1MHz ~ 20MHz) | |
| ความผิดเพี้ยนรวมของ Sinusoidal | ≤ 0.5% (20Hz ~ 200kHz) | ≤1% (20Hz ~ 200kHz) |
| คลื่นชีพจรคลื่นเพิ่มขึ้นและลดลงตามเวลา | ≤20ns | ≤35ns |
| คลื่นพัลส์วัฏจักรของคลื่นสี่เหลี่ยม | ≤5% | ≤10% |
| รอบการทำงานของคลื่นสแควร์ | 50% | 1% ถึง 99% |
| รอบการทำงานของชีพจรคลื่น | 0.1% ~ 99.9% | - |
| ลักษณะความถี่ | ||
| ช่วงความถี่ | คลื่นไซน์: 40μHz ~ 2kHz, ความละเอียด: 40μHz; 2kHz ~ บนขีด จำกัด ความถี่, ความละเอียด: 40 เมกะเฮิรตซ์; ตาราง: 40μHz ~ 20 เมกะเฮิรตซ์; ชีพจร: 40μHz ~ 10MHz |
คลื่นไซน์: 40mHz ~ ความถี่สูงกว่า (MHz) คลื่นสี่เหลี่ยม: 40mHz ~ 5MHz; รูปแบบอื่น ๆ: 40MHz ~ 1MHz; |
| ความละเอียดความถี่ | - | 40MHz |
| ความถูกต้องของความถี่ | ± (5 × 10 -5 + 40mHz) | ± (5 × 10 -5 + 40mHz) |
| เสถียรภาพความถี่ | ± 5 × 10 -6 / 3 ชั่วโมง | ± 5 × 10 -6 / 3 ชั่วโมง |
| ลักษณะความกว้าง | ||
| ช่วงความแปรปรวน | 2mVpp ~ 20Vpp (ความต้านทานสูง) | 2mVpp ~ 20Vpp 40MHz 10MHz ~ ( ความต้านทานสูง); 2mVpp 15 Vpp ~ ~ 10MHz 15MHz ( ความต้านทานสูง); 2mVpp 8Vpp ~ ~ 15MHz 20MHz ( ความต้านทานสูง) |
| ความละเอียดแอมพลิจูด | 20mVpp (ความกว้าง> 2Vpp), 2mVpp (ความกว้าง <2Vpp) | |
| ความถูกต้องของแอมพลิจูด | ± (1% + 2mVrms) (ความต้านทานสูง, RMS, ความถี่ 1kHz) | |
| เสถียรภาพของความกว้าง | ± 0.5% / 3 ชั่วโมง | |
| ความแอมพลิจูดแบน | ± 5% (ความถี่ <1MHz), | ± 5% (ความถี่ <10MHz), |
| ± 10% (1MHz <ความถี่ <10MHz), | ± 10% (ความถี่> 10 MHz) | |
| ± 20% (10MHz <ความถี่ <60MHz) | ||
| ความต้านทานขาออก | 50Ω | 50Ω |
| ช่วงการตั้งค่าความกว้างของคลื่นไซน์ (50Ω) | ≤เอาท์พุทความถี่10MHz เมื่อช่วงกว้าง1mVpp ~ 10Vpp ; เอาท์พุทความถี่≤ 40MHz ช่วงกว้าง1mVpp ~ 5Vpp ; ช่วงการส่งออกของ≥ 40MHz ช่วงกว้าง1mVpp ~ 2Vpp | - |
| ช่วงการตั้งค่าคลื่นไซน์ (ความต้านทานสูง) | ความถี่เอาท์พุทคือ≤10MHzช่วงแอมพลิจูดคือ 2mVpp ~ 20Vpp และความถี่เอาต์พุตคือ≤40MHzและช่วงแอมพลิจูดคือ 2mVpp ~ 10Vpp | - |
| ความถี่เอาท์พุทคือ≥40MHzและช่วงแอมพลิจูดคือ 2mVpp ~ 4Vpp | ||
| ลักษณะออฟเซต | ||
| ช่วงออฟเซต | ± 10V (ความต้านทานสูง) | |
| มติ | 20mVdc | |
| ความแม่นยำออฟเซต | ± (1% + 20mVdc) | |
| ลักษณะการสแกน (ความถี่หรือการสแกนเชิงเส้นแอมพลิจูด) | ||
| ช่วงการสแกน | จุดเริ่มต้นและจุดสิ้นสุดการตั้งค่าโดยพลการ | |
| สแกนก้าว | ค่าใด ๆ ที่มากกว่าความละเอียด | |
| อัตราการสแกน | 10ms ~ 60s / ขั้นตอน | |
| วิธีการสแกน | สแกนย้อนกลับสแกนย้อนกลับ | |
| สแกนด้วยตนเอง | ก้าวที่ / เวลา | |
| ลักษณะการมอดูเลตความถี่ | ||
| สัญญาณมอดูเลต | ภายในหรือภายนอก | สัญญาณภายใน B หรือสัญญาณภายนอก |
| FM ชดเชย | เริ่มต้นที่ 0% ถึง 20% | เริ่มต้นที่ 0% ถึง 20% |
| Carrier model | - | สัญญาณ |
| ลักษณะการมอดูเลตความกว้าง | ||
| สัญญาณมอดูเลต | ภายในหรือภายนอก | |
| ความลึกของการมอดูเลตความกว้าง | จาก 0% ถึง 120% | |
| คุณสมบัติ Keying | ||
| FSK | ความถี่ของผู้ให้บริการและความถี่ในการกระโดดตั้งขึ้นโดยพลการ | |
| ASK | ความถี่ของผู้ให้บริการและความถี่ในการกระโดดตั้งขึ้นโดยพลการ | |
| PSK | กระโดดระยะ 0 ~ 360 °, ความละเอียด 11.25 ° | กระโดดระยะ 0 ~ 360 °, ความละเอียด 1 ° |
| อัตราการสลับ | 10ms ~ 60s | 10ms ~ 60s |
| ลักษณะเฉพาะของเอาต์พุต B | ||
| ลักษณะของคลื่น | ||
| ชนิดของคลื่น | 32 รูปคลื่นเช่นคลื่นซายน์คลื่นสี่เหลี่ยมคลื่นสามเหลี่ยมและคลื่นฟันเลื่อย | |
| ความยาวของ waveform | 1024 จุด | |
| อัตราการสุ่มตัวอย่าง | 12.5MSa / s | |
| ความละเอียดของคลื่น | 8bits | |
| ลักษณะความถี่ | ||
| ช่วงความถี่ | คลื่นไซน์: 10MHz ~ 1MHz รูปแบบอื่น ๆ : 10MHz ~ 100KHz | |
| ความละเอียดความถี่ | 10MHz | |
| ความถูกต้องของความถี่ | ± (1 × 10 -5 + 10mHz) | |
| ลักษณะความกว้าง | ||
| ช่วงความแปรปรวน | 50mVpp ~ 20Vpp (ความต้านทานสูง) | |
| ความกว้างได้รับการค้นหา | 20mVpp | |
| ความต้านทานขาออก | 50Ω | |
| ลักษณะฮาร์มอนิก (ความถี่ B channel คือฮาร์มอนิกของช่อง A) | ||
| จำนวนฮาร์มอนิก | 0.1 ~ 250.0 เท่า | - |
| ความถี่ฮาร์มอนิก | <1MHz | - |
| การปรับเฟส | การปรับหยาบ: 11.25 องศา / ขั้นตอนการปรับละเอียด: 2 องศา / ขั้นตอน | - |
| ลักษณะของ burst (สัญญาณบีเป็นสัญญาณ burst output) | ||
| ความถี่ช่อง B | 40MHz ~ 1MHz | - |
| ความถี่ระเบิด | 10mHz ~ 50kHz | - |
| จำนวนการถ่ายต่อเนื่อง | 1 ~ 65000 รอบ | - |
| ทาง Burst | ระเบิดต่อเนื่องและระเบิดเดี่ยว | - |
| ลักษณะของ Burst | ||
| สัญญาณของผู้ให้บริการ | - | B สัญญาณ |
| สัญญาณทริกเกอร์ | - | TTL_B สัญญาณ |
| จำนวนการถ่ายต่อเนื่อง | - | 1-65000 รอบ |
| ทาง Burst | - | ภายใน TTL, ภายนอก, เดี่ยว |
| ลักษณะการส่งออก TTL | ||
| ลักษณะของคลื่น | คลื่นสแควร์เพิ่มขึ้นและลดลง≤ 20ns | |
| ลักษณะความถี่ | เอาต์พุตเดียวกันคลื่นไซน์ | 10MHz ~ 1MHz |
| ลักษณะความกว้าง | TTL, CMOS เข้ากันได้ระดับต่ำ <0.3V, ระดับสูง> 4V | |
| ลักษณะทั่วไป | ||
| เงื่อนไขการจ่ายไฟ | แรงดันไฟฟ้า: AC220V (1 ± 10%), AC110V (1 ± 10%) (โปรดทราบตำแหน่งสวิตช์แรงดันไฟฟ้าเข้า); | |
| ความถี่: 50Hz (1 ± 5%) การสิ้นเปลืองพลังงาน: <45VA | ||
| สภาพแวดล้อม | อุณหภูมิ: 0 ~ 40 ° C ความชื้น: <80% | |
| ลักษณะการใช้งาน | การทำงานของปุ่มทั้งหมด, การแสดงผลเมนู, การปรับตั้งอย่างต่อเนื่องของลูกบิด | |
| โหมดการแสดงผล | จอแสดงผล TFT ขนาด 3.5 นิ้วแบบจีนจีนแบบดั้งเดิมเมนูภาษาอังกฤษ | |
| ขนาดทางกายภาพ | 415 มม. x 295 มม. x 195 มม. 3.5 กก | |
| กระบวนการผลิต | เทคโนโลยีการยึดพื้นผิววงจรรวมขนาดใหญ่ความน่าเชื่อถือสูงและอายุการใช้งานที่ยาวนาน | |
| ลักษณะทางเลือก | ||
| อินเตอร์เฟซการควบคุมโปรแกรม | อินเตอร์เฟซ USB บัสอนุกรมสากล; | อินเทอร์เฟซแบบอนุกรม RS232 |
| อินเทอร์เฟซแบบอนุกรม RS232 | ||
| ตัวนับความถี่ | ช่วงการวัดความถี่: 1Hz ~ 200MHz; ความกว้างของสัญญาณขาเข้า: 100mVpp ~ 20Vpp | |
| เครื่องขยายเสียง | กำลังไฟสูงสุด: 7W (8Ω), 1W (50Ω) แรงดันไฟฟ้าขาออกสูงสุด: ความถี่ 22 Vpp | |
| แบนด์วิดท์: 1Hz-200kHz | ||
